тальной каркас промышленного здания не является устойчивой системой сам по себе. Поперечные рамы, даже при наличии жестких узлов, обеспечивают работу только в своей плоскости. Для того чтобы здание воспринимало нагрузки в пространстве и сохраняло геометрическую неизменяемость, необходима система связей. Именно связи объединяют отдельные рамы в единую конструкцию и обеспечивают передачу горизонтальных усилий.
Связи в каркасе условно делятся на две основные группы: связи по колоннам и связи по покрытию. Каждая из этих групп выполняет свою функцию, и их совместная работа обеспечивает пространственную жесткость здания.

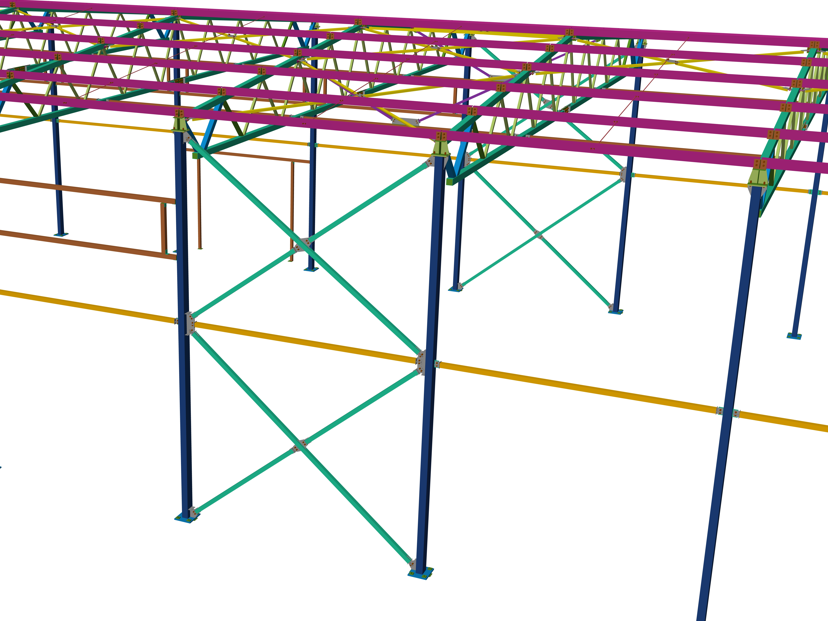

Связи по колоннам располагаются в вертикальных плоскостях и, как правило, делятся на два уровня: в нижней части колонн и в верхней. Нижние связи воспринимают усилия в зоне подкрановых конструкций и обеспечивают устойчивость колонн в процессе работы кранов и действия горизонтальных нагрузок. Верхние связи работают в уровне покрытия и участвуют в передаче ветровых и других горизонтальных воздействий на систему в целом.
В многопролетных зданиях связи по колоннам располагаются не во всех осях, а в определенных пролетах, формируя так называемые связевые блоки. Эти блоки принимают на себя горизонтальные нагрузки и передают их на фундаменты. Такое решение позволяет избежать избыточного усложнения каркаса и рационально распределить усилия.
Связи по покрытию представляют собой систему элементов, расположенных в плоскости кровли. Они включают в себя связи по нижним поясам ферм, связи по верхним поясам, а также вертикальные связи между фермами. В совокупности эти элементы образуют пространственную систему, которая обеспечивает устойчивость покрытия и распределение нагрузок между поперечными рамами.
Связи по нижним поясам ферм работают в плоскости покрытия и обеспечивают передачу горизонтальных усилий между рамами. Связи по верхним поясам выполняют аналогичную функцию, но уже на уровне кровли, дополнительно участвуя в обеспечении устойчивости элементов покрытия. Вертикальные связи между фермами объединяют их в пространственную систему и предотвращают потерю устойчивости в поперечном направлении.
Особое значение система связей приобретает при действии горизонтальных нагрузок. Ветровые воздействия, а также усилия от работы кранов должны быть переданы через каркас на фундаменты. Поперечные рамы воспринимают только часть этих усилий, а их перераспределение осуществляется через связи. В результате формируется единая система, в которой нагрузки распределяются между элементами.
При отсутствии или неправильном расположении связей каркас теряет пространственную жесткость. Это может проявляться в увеличении деформаций, неустойчивости отдельных элементов и нарушении работы конструкции в целом. На этапе монтажа это особенно заметно: без связей отдельные элементы требуют временного раскрепления, так как не способны самостоятельно сохранять устойчивое положение.
Расположение связей определяется не произвольно, а в соответствии с расчетной схемой и требованиями к работе каркаса. При этом учитываются длина здания, количество пролетов, наличие кранового оборудования и характер нагрузок. Связевые блоки, как правило, располагаются в крайних или центральных пролетах, обеспечивая эффективную передачу усилий.
Таким образом, система связей является не вспомогательным элементом, а неотъемлемой частью каркаса. Именно она обеспечивает его пространственную работу, устойчивость и способность воспринимать горизонтальные нагрузки. Без связей каркас не может функционировать как единая конструкция, а его поведение становится непредсказуемым.
Связи в каркасе условно делятся на две основные группы: связи по колоннам и связи по покрытию. Каждая из этих групп выполняет свою функцию, и их совместная работа обеспечивает пространственную жесткость здания.
Связи по колоннам располагаются в вертикальных плоскостях и, как правило, делятся на два уровня: в нижней части колонн и в верхней. Нижние связи воспринимают усилия в зоне подкрановых конструкций и обеспечивают устойчивость колонн в процессе работы кранов и действия горизонтальных нагрузок. Верхние связи работают в уровне покрытия и участвуют в передаче ветровых и других горизонтальных воздействий на систему в целом.
В многопролетных зданиях связи по колоннам располагаются не во всех осях, а в определенных пролетах, формируя так называемые связевые блоки. Эти блоки принимают на себя горизонтальные нагрузки и передают их на фундаменты. Такое решение позволяет избежать избыточного усложнения каркаса и рационально распределить усилия.
Связи по покрытию представляют собой систему элементов, расположенных в плоскости кровли. Они включают в себя связи по нижним поясам ферм, связи по верхним поясам, а также вертикальные связи между фермами. В совокупности эти элементы образуют пространственную систему, которая обеспечивает устойчивость покрытия и распределение нагрузок между поперечными рамами.
Связи по нижним поясам ферм работают в плоскости покрытия и обеспечивают передачу горизонтальных усилий между рамами. Связи по верхним поясам выполняют аналогичную функцию, но уже на уровне кровли, дополнительно участвуя в обеспечении устойчивости элементов покрытия. Вертикальные связи между фермами объединяют их в пространственную систему и предотвращают потерю устойчивости в поперечном направлении.
Особое значение система связей приобретает при действии горизонтальных нагрузок. Ветровые воздействия, а также усилия от работы кранов должны быть переданы через каркас на фундаменты. Поперечные рамы воспринимают только часть этих усилий, а их перераспределение осуществляется через связи. В результате формируется единая система, в которой нагрузки распределяются между элементами.
При отсутствии или неправильном расположении связей каркас теряет пространственную жесткость. Это может проявляться в увеличении деформаций, неустойчивости отдельных элементов и нарушении работы конструкции в целом. На этапе монтажа это особенно заметно: без связей отдельные элементы требуют временного раскрепления, так как не способны самостоятельно сохранять устойчивое положение.
Расположение связей определяется не произвольно, а в соответствии с расчетной схемой и требованиями к работе каркаса. При этом учитываются длина здания, количество пролетов, наличие кранового оборудования и характер нагрузок. Связевые блоки, как правило, располагаются в крайних или центральных пролетах, обеспечивая эффективную передачу усилий.
Таким образом, система связей является не вспомогательным элементом, а неотъемлемой частью каркаса. Именно она обеспечивает его пространственную работу, устойчивость и способность воспринимать горизонтальные нагрузки. Без связей каркас не может функционировать как единая конструкция, а его поведение становится непредсказуемым.
