Проектирование раздела КМ — это не просто подбор металла и расчёт колонн. Разработка металлического каркаса здания представляет собой сложный последовательный процесс, в котором инженер одновременно работает с архитектурой, нагрузками, технологией производства, инженерными сетями и будущим монтажом конструкции.
На практике качественный проект КМ формируется не за счёт одной расчётной программы, а благодаря постоянной проверке решений на совместимость, технологичность и реальную возможность изготовления и монтажа. Именно поэтому опытные инженеры многократно возвращаются к уже принятым решениям и корректируют каркас по мере появления новых данных от смежных специалистов.
Разберём основные этапы проектирования стального каркаса здания.
Исходные данные — фундамент всего проекта
Любой проект КМ начинается не с расчётной программы, а с анализа исходных данных. Именно на этом этапе закладывается большая часть будущих проблем или, наоборот, стабильность всего проекта.
В качестве исходных данных обычно передаются:
- техническое задание;
- архитектурный раздел;
- инженерно-геологические изыскания;
- технологические решения;
- данные по оборудованию;
- сведения о крановых нагрузках;
- требования по ограждающим конструкциям.
Чем подробнее техническое задание, тем меньше вероятность серьёзных переделок на поздних этапах.
Почему техническое задание критически важно
Многие заказчики воспринимают ТЗ как формальность, однако именно в нём фиксируются ключевые ограничения проекта.
В техническом задании могут указываться:
- допустимые материалы;
- типы профилей;
- ограничения по сортаменту;
- требования к узлам;
- особенности антикоррозионной защиты;
- огнестойкость;
- условия эксплуатации;
- требования к монтажу;
- специальные нагрузки.
Если эти данные отсутствуют на старте, проектировщик вынужден принимать решения самостоятельно, что позже может привести к конфликтам с производством, монтажом или заказчиком.
Особенно часто проблемы возникают при ограничениях по прокату. Например, завод может работать только с определённым сортаментом, а проектировщик без этой информации заложит сечения, неудобные для производства.
Архитектурный раздел и геометрия здания
Архитектурные решения задают всю геометрию будущего каркаса:
- длину и ширину здания;
- высоты;
- отметки;
- расположение дверей;
- расположение ворот;
- оконные проёмы;
- толщины ограждающих конструкций;
- кровельные решения.
Даже небольшая ошибка в архитектурной части способна вызвать серьёзные проблемы при разработке металлокаркаса.
Например, изменение отметки ворот может полностью изменить конструкцию ригеля или крановой зоны.
Роль технологических решений в проекте КМ
Для промышленных объектов технология зачастую влияет на каркас сильнее, чем архитектура.
Технологический раздел определяет:
- расстановку оборудования;
- схемы опирания;
- веса агрегатов;
- вибрационные нагрузки;
- динамические воздействия;
- зоны обслуживания;
- проходы;
- монтажные пространства.
Если тяжёлое оборудование появляется уже после выпуска КМ, проект может потребовать полной переработки.
Именно поэтому грамотные проектировщики стараются максимально рано получить информацию от технологов.
Эскизная компоновка каркаса
После анализа исходных данных начинается первая инженерная работа — предварительная компоновка каркаса.
На этом этапе проектировщик:
- определяет конструктивную схему;
- выбирает шаг колонн;
- назначает предварительные сечения;
- расставляет вертикальные связи;
- формирует горизонтальные связи;
- определяет расположение ферм и ригелей.
Этот этап многие недооценивают, хотя именно здесь определяется будущая логика всей конструкции.
Грамотная компоновка позволяет:
- уменьшить расход металла;
- упростить монтаж;
- снизить количество нестандартных узлов;
- уменьшить трудоёмкость КМД;
- ускорить производство.

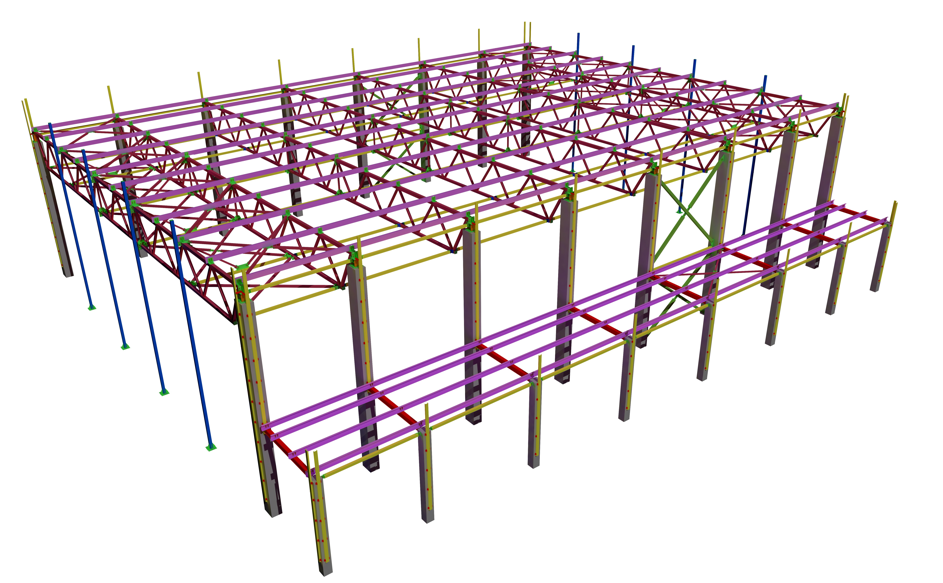

Расчётная модель стального каркаса
После формирования предварительной схемы создаётся расчётная модель в программном комплексе.
На каркас прикладываются все основные нагрузки:
- собственный вес конструкций;
- снеговые нагрузки;
- ветровые воздействия;
- нагрузки от фасада;
- нагрузки от оборудования;
- крановые нагрузки;
- технологические воздействия;
- временные эксплуатационные нагрузки.
На этом этапе проектировщик получает первое представление о реальной работе каркаса.
Важно понимать, что расчётная модель — это не «магическая кнопка», которая автоматически создаёт проект. Результат напрямую зависит от того, насколько грамотно инженер сформировал схему, задал связи и учёл реальные условия работы конструкции.
Предварительный подбор сечений
После расчёта начинается подбор сечений элементов.
Определяются:
- колонны;
- балки;
- фермы;
- связи;
- прогоны;
- подкрановые конструкции;
- узлы усиления.
Но этот подбор пока ещё нельзя считать окончательным.
На практике многие сечения, идеально подходящие по расчёту, оказываются неудобными с точки зрения архитектуры или монтажа.
Почему расчёт нельзя делать отдельно от узлов
Одна из типичных ошибок начинающих проектировщиков — работа исключительно через расчёт.
Инженер может подобрать эффективное сечение, которое:
- перекрывает оконный проём;
- мешает крановой балке;
- конфликтует с инженерными сетями;
- делает невозможным монтаж;
- приводит к крайне сложным узлам.
Именно поэтому после предварительного расчёта выполняется повторная проверка всех примыканий и сопряжений.
Проектировщик фактически заново просматривает весь каркас уже через призму реальной геометрии здания.
Финальная корректировка сечений
После проверки узлов и сопряжений выполняется окончательная корректировка элементов.
На этом этапе:
- меняются отдельные профили;
- корректируются связи;
- уточняются узлы;
- обновляется расчётная схема;
- выполняется финальный расчёт.
Очень часто именно здесь выявляются проблемы, которые невозможно было увидеть на ранних стадиях.
Например:
- недостаточный монтажный зазор;
- конфликт с вентиляцией;
- пересечение коммуникаций;
- невозможность установки фасадной системы;
- неудобный доступ к болтовым соединениям.
Взаимодействие со смежными разделами
Один из важнейших этапов — координация со смежными специалистами.
Проект КМ напрямую зависит от:
- отопления;
- вентиляции;
- водоснабжения;
- электрики;
- технологических трубопроводов;
- автоматизации;
- фасадных решений.
Смежники передают:
- размеры проходок;
- расположение коммуникаций;
- дополнительные нагрузки;
- требования к проёмам;
- зоны обслуживания оборудования.
Если этот этап игнорируется, проблемы неизбежно проявляются уже на стройке.
Именно поэтому современное проектирование всё чаще строится вокруг BIM-моделей и постоянной координации разделов.
Финальная выдача проекта КМ
После всех проверок выполняется окончательная отрисовка проекта.
В состав раздела КМ обычно входят:
- общие данные;
- схемы каркаса;
- планы;
- разрезы;
- узлы;
- спецификации;
- ведомости металла;
- монтажные схемы;
- расчётные материалы.
Качественный проект КМ должен быть понятен:
- заказчику;
- производству;
- разработчикам КМД;
- монтажной организации;
- техническому надзору.
Именно от качества КМ зависит, насколько быстро и безошибочно пройдёт дальнейшая разработка КМД, изготовление и монтаж металлоконструкций.
Почему хороший проект КМ экономит деньги ещё до начала производства
Многие заказчики оценивают раздел КМ исключительно по стоимости разработки, хотя реальная ценность проекта проявляется значительно позже.
Грамотный КМ позволяет:
- снизить расход металла;
- уменьшить количество переделок;
- ускорить выпуск КМД;
- упростить производство;
- сократить сроки монтажа;
- уменьшить количество ошибок на стройке;
- избежать конфликтов между разделами.
И наоборот — слабый проект способен многократно увеличить стоимость объекта уже на стадии изготовления и монтажа.
Поэтому раздел КМ — это не просто комплект чертежей, а основа всей дальнейшей реализации стального каркаса.
