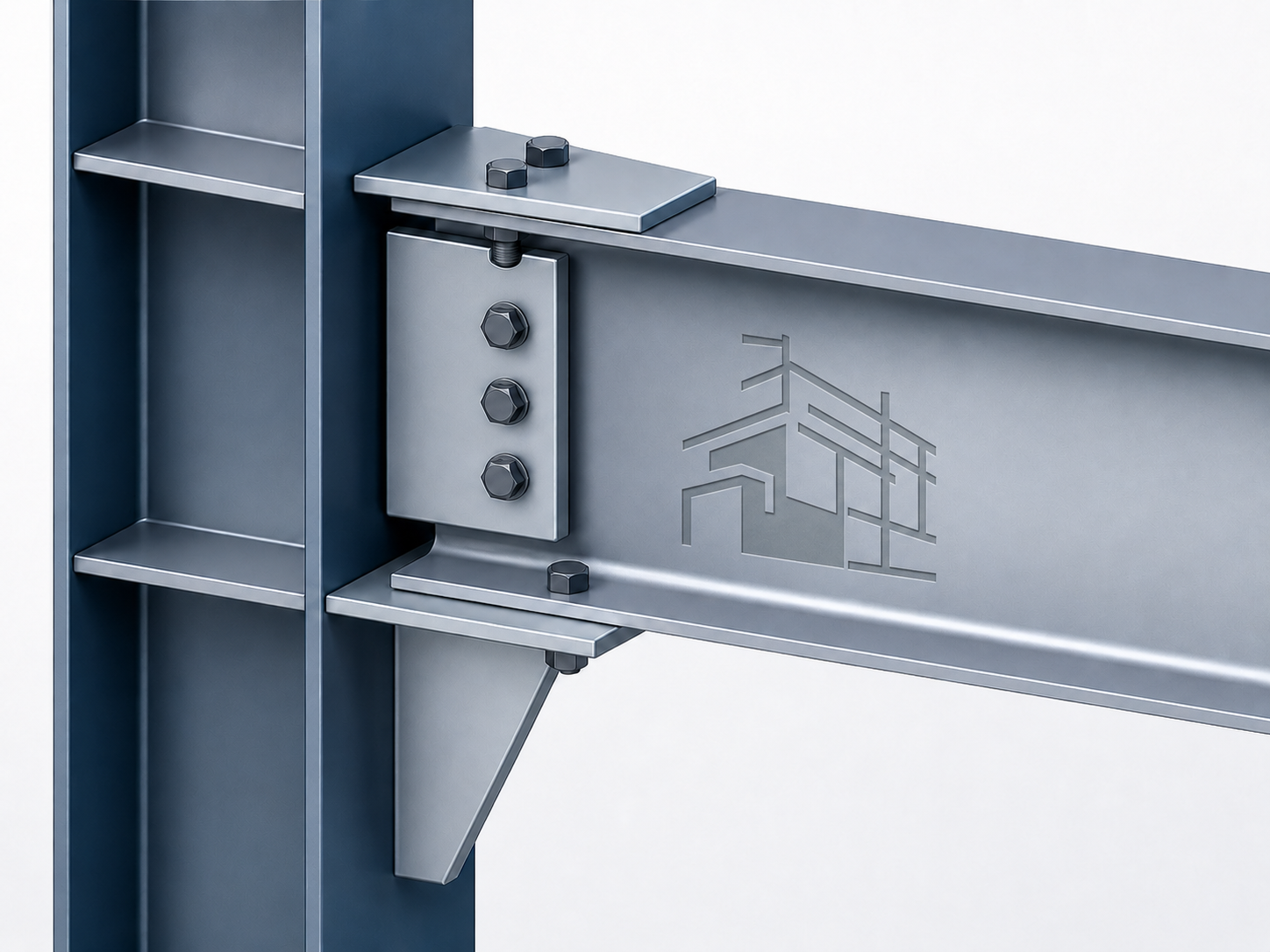

1. Введение
Узел сопряжения фермы с колонной является одним из наиболее ответственных элементов металлического каркаса здания. Несмотря на небольшие размеры относительно всей конструкции, именно через этот узел происходит передача значительных усилий между несущими элементами.
При проектировании металлических конструкций важно учитывать не только прочность отдельных элементов фермы и колонны, но и фактическую работу соединения между ними. Ошибки в расчёте узлов могут привести к неправильному распределению усилий, появлению дополнительных напряжений, проблемам при монтаже и снижению надёжности всей конструкции.
Особого внимания требуют жёсткие сопряжения, в которых соединение воспринимает не только вертикальные нагрузки, но и изгибающий момент. Такие решения широко применяются в промышленных зданиях, складах, производственных корпусах и сооружениях с металлическим каркасом.
В отличие от простого конструктивного крепления, жёсткий узел требует полноценного расчёта всех составляющих элементов: фланцевых пластин, фасонок, болтовых соединений, сварных швов и дополнительных элементов усиления.
2. Отличие жёсткого и шарнирного сопряжения фермы
При шарнирном соединении основная задача узла заключается в передаче вертикальной реакции от фермы на колонну. Такое соединение допускает поворот элемента и практически не участвует в передаче изгибающего момента.
Жёсткое сопряжение работает по другому принципу. Ферма и колонна объединяются в единую расчётную систему, где узел должен обеспечить передачу момента и сохранить взаимное положение элементов под нагрузкой.
В результате в соединении возникают дополнительные усилия. Верхний и нижний пояс фермы начинают работать совместно, воспринимая растягивающие и сжимающие нагрузки. Именно поэтому расчёт такого узла выполняется не только по вертикальной реакции, но и с учётом полной картины напряжённого состояния конструкции.
Нельзя рассматривать жёсткий узел как обычное место крепления двух деталей. Это часть общей несущей схемы здания.
3. Передача опорного момента в узле фермы
При работе металлического каркаса в месте сопряжения фермы и колонны возникает опорный момент. Для дальнейшего расчёта его удобно представить в виде пары горизонтальных сил, действующих в области верхнего и нижнего пояса фермы.
Фактически изгибающий момент преобразуется в продольные усилия. Один пояс воспринимает растяжение, другой работает на сжатие. Величина этих усилий зависит от значения момента и расстояния между центрами тяжести поясов фермы.
Чем меньше расстояние между поясами, тем больше усилия необходимо передать через соединительные элементы. Поэтому геометрия фермы напрямую влияет не только на расход металла основных элементов, но и на конструкцию опорных узлов.
После определения усилий начинается проектирование конкретных элементов соединения: фланцев, болтов, сварных швов и дополнительных деталей.
4. Проектирование верхнего узла сопряжения
Верхний пояс фермы при жёстком соединении чаще всего крепится к колонне через фасонку и фланцевую пластину.
Фланец выполняет функцию промежуточного элемента, который передаёт усилия от фермы на колонну через болтовое соединение. Его размеры и толщина определяются расчётом, а не назначаются только исходя из удобства изготовления.
При проектировании верхнего узла необходимо определить:
- усилия, приходящие в пояс фермы и элементы решётки;
- нагрузку, которую должно воспринимать фланцевое соединение;
- количество и диаметр болтов;
- толщину фланцевой пластины;
- параметры сварных соединений между элементами.
Особое внимание уделяется растянутой зоне соединения. Именно здесь болты начинают воспринимать значительные усилия, возникающие от действия момента.
5. Расчёт болтового соединения
Болтовое соединение является одним из ключевых элементов жёсткого узла. Ошибка при выборе количества или диаметра болтов может привести либо к недостаточной несущей способности, либо к неоправданному увеличению стоимости изготовления.
При расчёте учитывается класс прочности болтов, расчётное сопротивление материала и площадь сечения, которая участвует в восприятии нагрузки.
Например, болты класса прочности 5.6, 8.8 или 10.9 имеют разные характеристики и применяются в зависимости от условий работы соединения.
Кроме прочности самого болта необходимо учитывать конструктивные требования: расстояние от центра отверстия до края элемента, минимальные расстояния между отверстиями, возможность монтажа и доступ инструмента для затяжки.
Правильно подобранное болтовое соединение должно быть не только прочным, но и технологичным.
6. Расчёт толщины фланца
Распространённая ошибка при проектировании — считать, что увеличение толщины фланца автоматически делает соединение лучше.
На практике фланцевая пластина работает как изгибаемый элемент. Под действием растягивающих усилий от болтов в ней возникают изгибающие напряжения, которые необходимо проверить расчётом.
Недостаточная толщина приводит к чрезмерным деформациям и снижению жёсткости соединения. Слишком большая толщина увеличивает массу конструкции, стоимость изготовления и может усложнить сварочные работы.
Оптимальное решение достигается только расчётом, когда толщина элемента соответствует действующим усилиям.
7. Сварные соединения в узле фермы
Сварные швы обеспечивают передачу усилий между фасонками, фланцами и элементами фермы.
При проектировании важно учитывать не только длину шва, но и его катет. Увеличение размера сварного соединения без расчёта не всегда повышает надёжность конструкции.
Слишком маленький катет может не обеспечить передачу усилий, а чрезмерно большой приводит к увеличению объёма сварки, появлению дополнительных напряжений и росту стоимости изготовления.
Также учитываются ограничения по минимальным и максимальным размерам сварных швов в зависимости от толщины соединяемых элементов.
8. Нижний узел и опорный столик фермы
Нижний узел сопряжения дополнительно воспринимает вертикальную реакцию от фермы. Для передачи этой нагрузки часто применяется опорный столик.
Его задача — обеспечить надёжную передачу нагрузки на колонну и упростить процесс монтажа конструкции.
При расчёте проверяется работа опорного элемента на смятие, назначается толщина деталей и определяется необходимая длина сварных соединений.
Несмотря на простую форму, опорный столик является важным элементом, влияющим на работу всего узла.
9. Основные ошибки при проектировании жёстких узлов
На практике проблемы чаще всего возникают не из-за разрушения основных элементов фермы, а из-за неправильно выполненных соединений.
Типичные ошибки:
- назначение толщины фланцев без расчёта;
- неправильное расположение болтов;
- отсутствие проверки растянутой зоны;
- недостаточная длина сварных соединений;
- неудобство монтажа из-за непродуманной деталировки;
- несоответствие решений КМ возможностям производства.
Именно поэтому стадия разработки КМД играет большую роль — она превращает расчётное решение в конструкцию, которую реально изготовить и собрать.
10. Значение качественной разработки КМД
Даже грамотно выполненный расчёт требует правильной реализации в рабочих чертежах.
На стадии КМД определяются реальные размеры деталей, отверстия, фаски, сварные соединения, маркировка элементов и особенности сборки.
Качественная деталировка позволяет уменьшить количество ошибок на производстве, ускорить монтаж и обеспечить соответствие конструкции проектным требованиям.
Хороший узел металлоконструкции — это не только прочность по расчёту, но и удобство изготовления.
11. Вывод
Жёсткое сопряжение фермы и колонны является сложным инженерным узлом, который требует понимания работы всей конструкции.
При его проектировании необходимо учитывать передачу момента, работу поясов фермы, несущую способность болтов, изгиб фланцев и работу сварных соединений.
Только комплексный подход позволяет получить металлический каркас, который будет одновременно надёжным, технологичным и экономически эффективным.
